接触器检测台

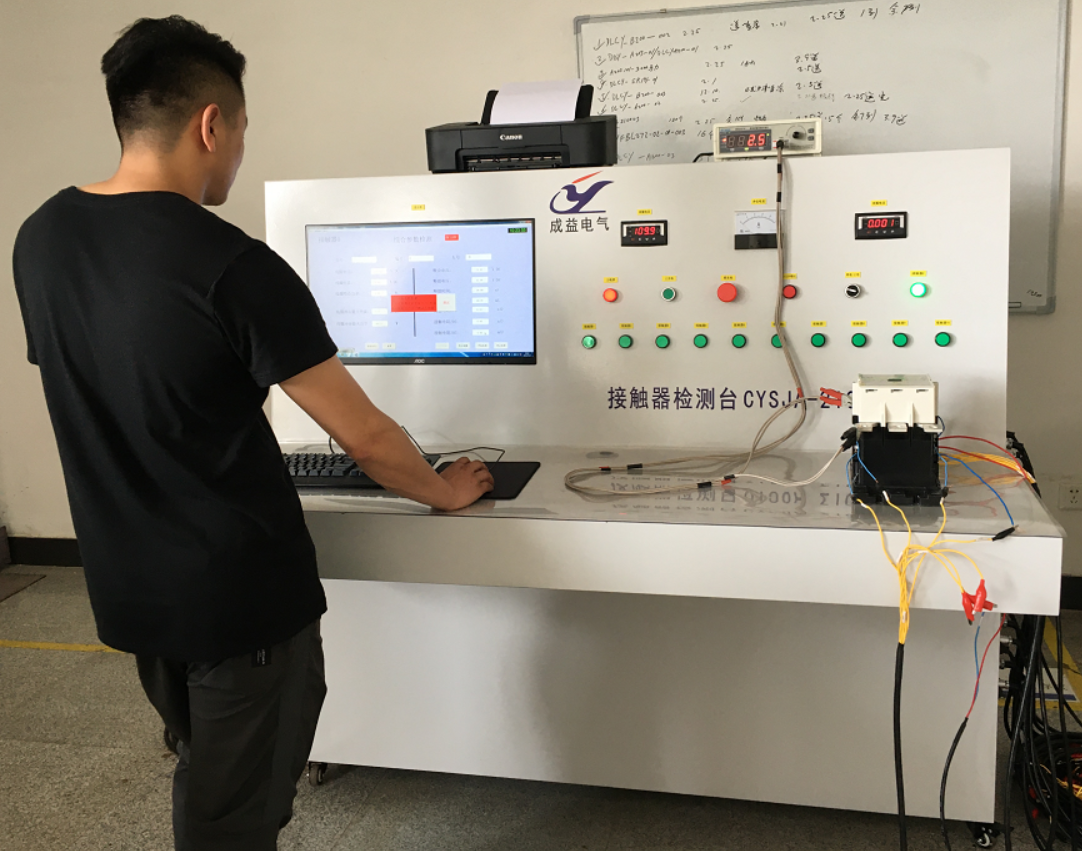

CYSJA系列接触器检测台

功能简介：

● 输入电源：AC220V 40A 50HZ。

● 可扩展速度传感器检测检测功能。预留速度传感器检测电源接口（AC220V）,控制接口。

● 包含同步性检测、综合参数检测、动作次数检测。

● 每台接触器最多可以同时检测三相3个主触点及4组辅助触点，灵活性大。

● 可实时显示记录检测吸合、断开时间；触点状态。准确提供同步性分析数据。

● 可同时检测10台机10台以下接触器动作试验，当发现有任一接触器故障时, 立刻提示报警并标记出体产生故障的接触器。

● 动作次数、诊断故障时间皆可以任意设置。

● 将每一台的接触器相关数据自动记录下来，生成报表。

● 快速响应，并记录相关数据。可精确到毫秒级。

● 可视性，本检测设备使用上位机，工作人员可以在屏幕上实时操作及设置。

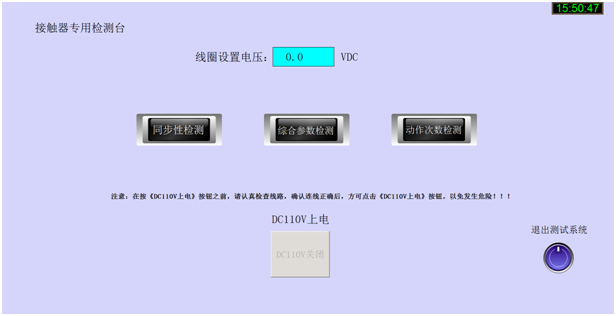

主界面：

       主界面中显示出CYSJA系列接触器检测台的三大功能：触点同步性检测、综合参数检测和触点动作次数检测。试验前在此页面可设置线圈吸合电压，点击“线圈设置电压”后手动输入电压值，并点击“是”后，电压设置成功。此试验台默认线圈额定电压为DC110V。允许设置吸合电压范围：DC0-138V。默认最大输出电流为15A。确认设置电压无误点击DC110V输出按钮。待检测完毕后，点击“退出测试系统”后自动退出程序。

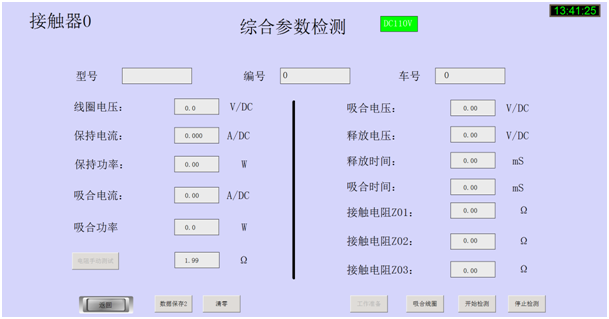

综合参数检测：

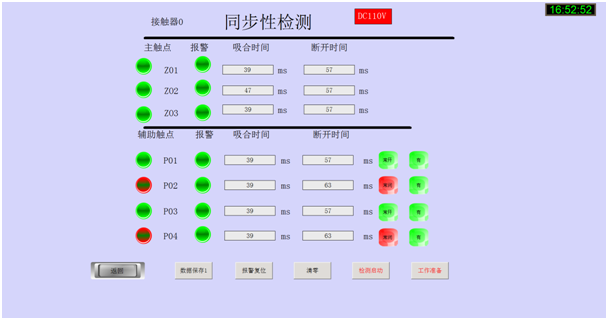

同步性检测：

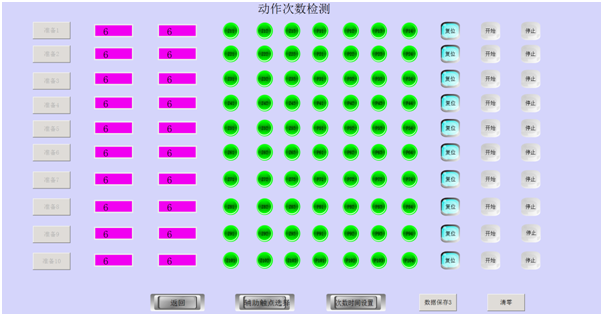

动作次数检测：

吸合电压：0一150VDC，小数点后1位。

释放电压：0一150VDC，小数点后1位。

吸合时间：0一150ms。

释放时间：0一150ms。

接触电阻：0一300毫欧，小数点后1位。

吸合功率及保持功率：0一1500w(电压范围0一150VDC)。

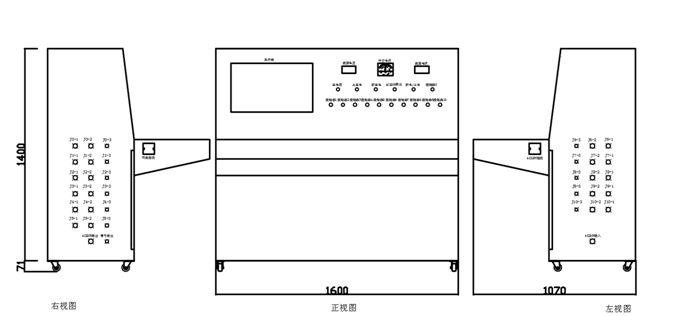

接触器检测台尺寸：
