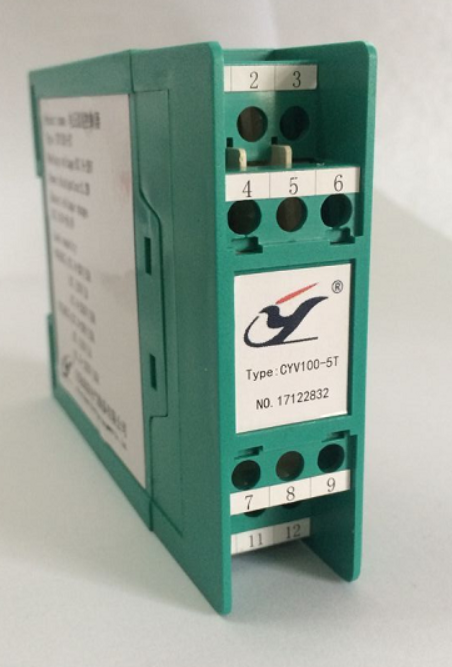

CYV100电压监测控制器
主要特点
● 功能：
监测直流电压，当被测电压变化时发出控制信号。
欠压监测：被测电压低于下限设置电压值时发出信号，高于上限设置电压值时停止发送。
过压监测：被测电压高于上限设置电压值时发出信号，低于下限设置电压值时停止发送。
区间内控制：被测电压介于上下限设置电压值时发出信号，超出上下限设置电压值时停止发送。
区间外控制：被测电压低于下限设置电压值时或高于上限设置电压值时发出信号，其它情况停止发送。
且具有设置吸合延时和断开延时功能，所有设置参数可自动保存，设置内容掉电不丢失。
设置参数由供方根据客户要求在产品出厂前设定。
● 测量范围和精度：
测量范围DC 0-100V，测量精度±0.1V。
● 工作电压范围：
CYV100工作电压范围DC8-32V。
● 体积、容量、性能、抗振性：
体积小、结构紧凑、性能稳定、抗振性好。
接线说明
CYV100需要用户提供直流8-28V电源，才能正常工作，控制器输出信号为继电器输出，可以控制直流0-30/10A的负载，或者控制交流0-250V/10A的负载。
（图一）
控制器供电电压与被测电压不同源
（图二）
控制器供电电压与被测电压同源
接线方式：
1、如图一，如果被测量电压源和控制器供电不是同一个电源，需要把被测电压源的负极与CYV100的5号端子接到一起，然后被测电压源的 正极接到控制器测量接口4。
2、如图二，如果被测量电压源和控制器供电电压是同一个电源，只需要把电压测量接口4接到电源正极即可。
电压监测控制器尺寸：
