地面静调设备

地面静调电源柜描述：

      静调电源柜接入外部单相AC220V和DC750V电源，直流750V电源经熔断器分别接在端子排上，然后经接触器主触点开关控制，输出端接到列车输入位处插座上（车辆库用电源位）。

环境条件：

环境温度：-5℃～45℃

相对湿度：≤95％

海拔：≤1500m

车辆基地检修库内

技术参数：

输入：DC750V；AC220V

系统电压范围

标称电压：DC 750V

最高电压：DC 1000V

最低电压：DC 500V

输入电流：315 A

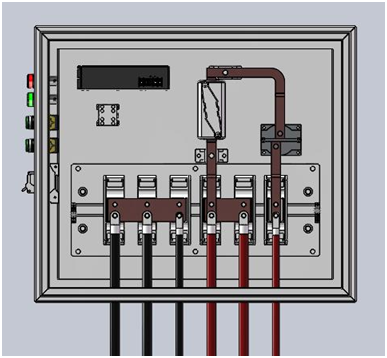

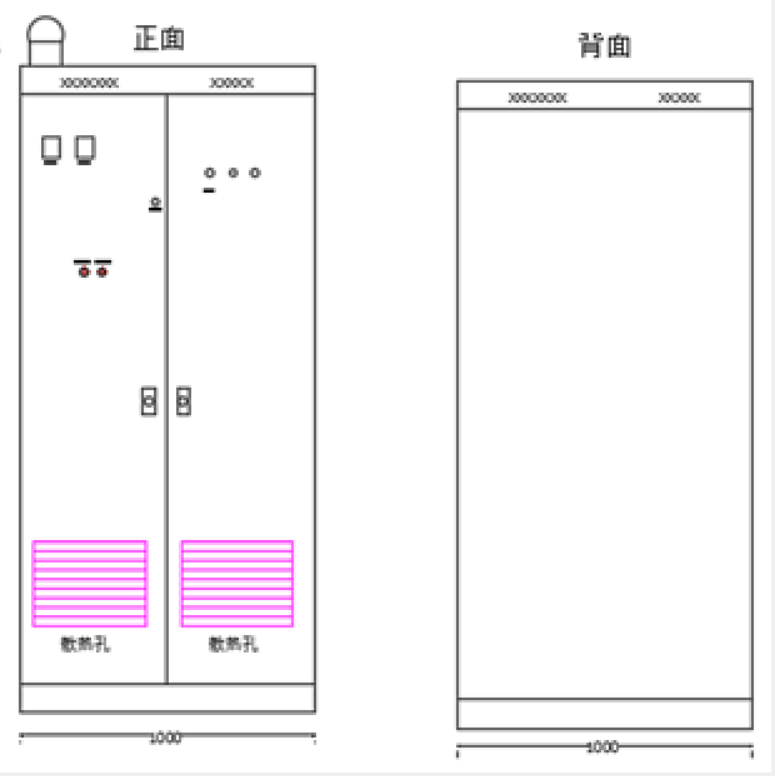

设备尺寸：2200×600×1000 （高×宽×长）（mm）

基本功能：

(1) 静调电源柜通过从外部获得DC750V电源，输出满足车辆在车间内的电源要求DC750V。

(2) 当输出过流、过压时，静调电源柜应能通过电路进行保护。

(3) 当静调电源柜得电（包括控制回路）时，应能发出“警示”信号。当静调电源柜得电（包括控制回路）时，配电柜柜门应不能打开。当电磁接触器和直流快速断路器处于断开或闭合状态时应有相应的状态指示灯进行指示。

(4) 静调电源柜系统中设置紧急按扭，紧急按扭将设置在库内前后墙壁显眼和易于接近的位置，至少设置5个。在紧急状态下可通过按压任一个紧急按扭使所有静调电源柜系统输出失电，当紧急按扭动作后，静调电源柜设有轰鸣器进行报警，报警必须手动复位才能解除。

(5)每台静调电源柜设有输入、输出电压表和电流表。电压表量程为0～1000V，精度等级暂定为1级。电流表指示输入电流大小，量程为0～500A，精度为1。

(6) 静调电源柜通过电磁接触器、直流快速断路器通断750V电源，直流快速断路器有快速分断能力，在下级负载短路的情况，可快速、自动分断750V电源，避免对电网造成破坏。直流快速断路器分断短路电流能力应≥30KA。

(7) 静调电源柜与列车连接线采用柔软、轻便，可方便操作。

(8) 静调电源柜具有列车连接线破皮保护功能，当连接线绝缘层破损时，静调电源柜可自动分断750V电源。

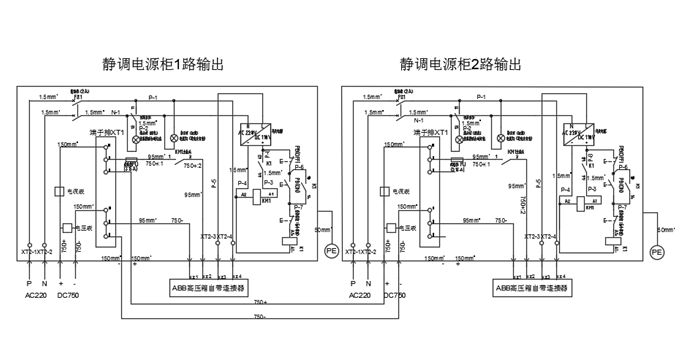

地面静调电源柜原理图

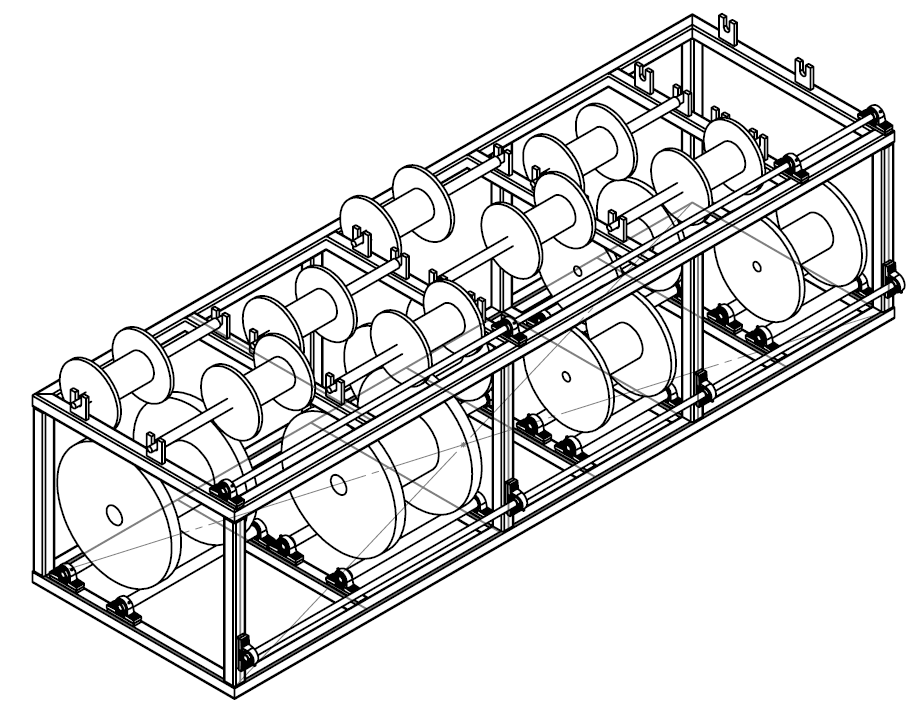

现场绕线盘架

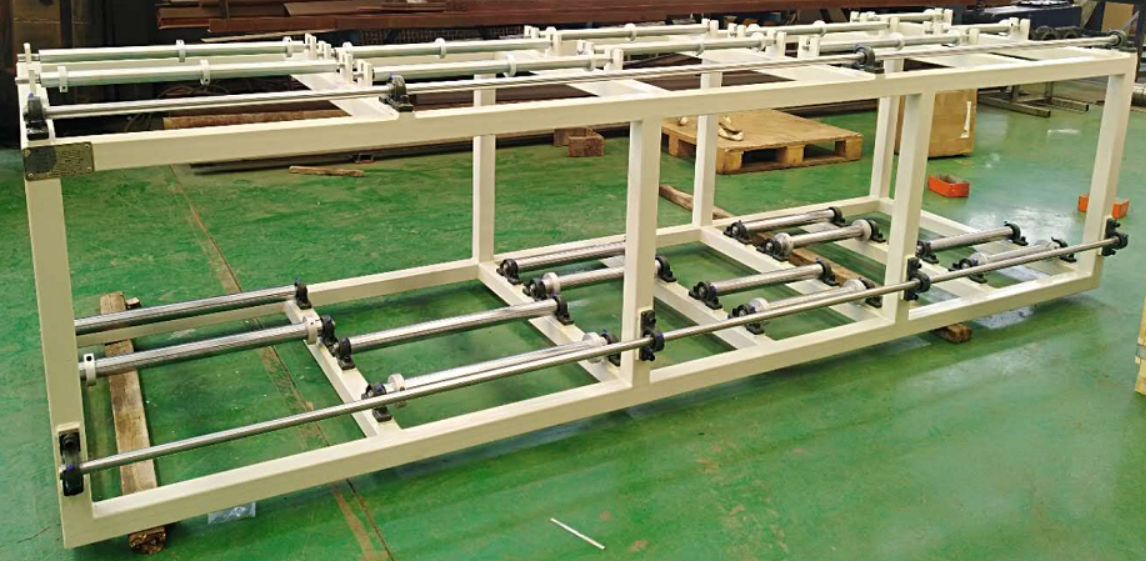

绕线盘架实物
