地铁网络系统检测台（阿尔斯通列车网络）

型号：ACYST1710A8

地铁列车整车采用阿尔斯通网络系统控制，具有8节编组，其中A车为带司机室的拖车，B车为带受电弓的动车，C车是不带受电弓的动车。A车配置一个主控单元MPU、一个显示屏DDU和2个RIOM单元，B车和C车配置一个RIOM单元。在该列车中，各控制系统均具有不同的监控和自我诊断功能，并将各自的故障信息进行汇总，传送到MPU单元。其中主控单元MPU、显示屏、远程IO单元RIOM通过冗余FIP网络互联。每一节车均有相应的RIOM单元用于采集该节车的硬线信号,其中A型车节有两个RIOM单元，其他车节有一个RIOM单元。

基本参数：

额定输入电压: 110VDC

输入电压范围: 77VDC～137.5VDC

车辆总线类型: WorldFIP

数据传输速率: 1Mbits/s

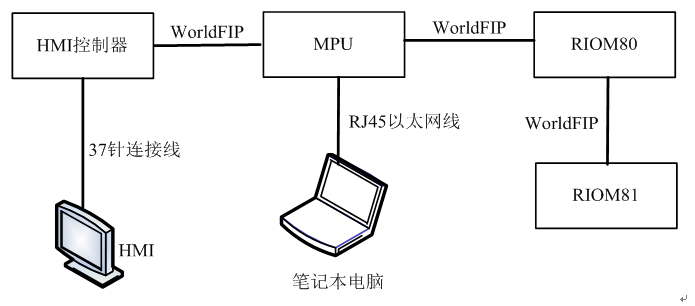

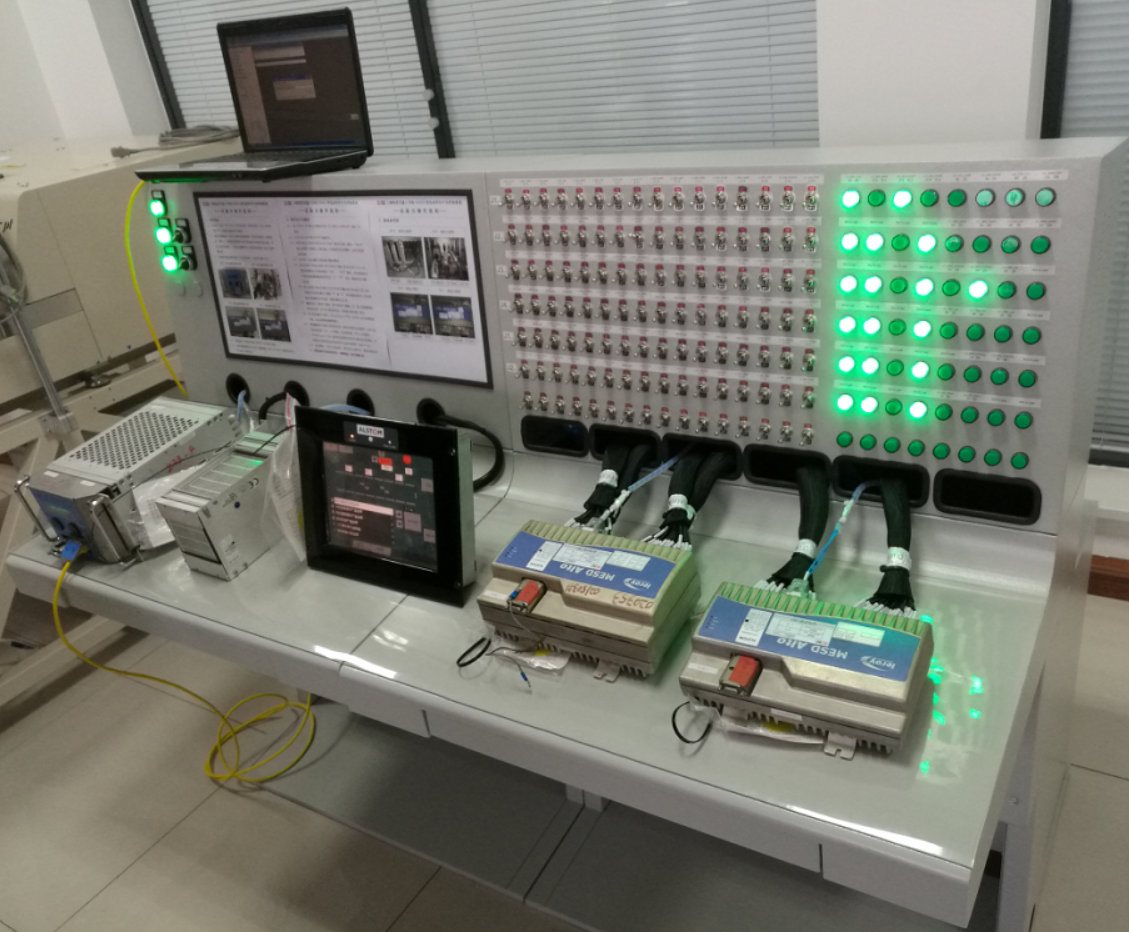

网络系统检测台构成：

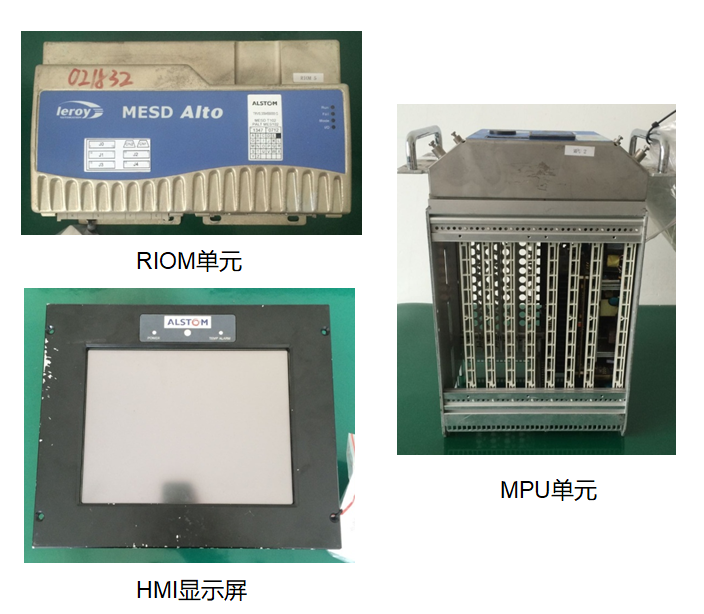

阿尔斯通主要网络模块组成：

TRVPO61345000

TRVPO61346000128M

SSD-C12MI-3512

SSD-CO1G-3500

SSD-C01GI-3512

TRVS339459000G

TRVS339458000G

TRVS339617200

TRVS339272000
