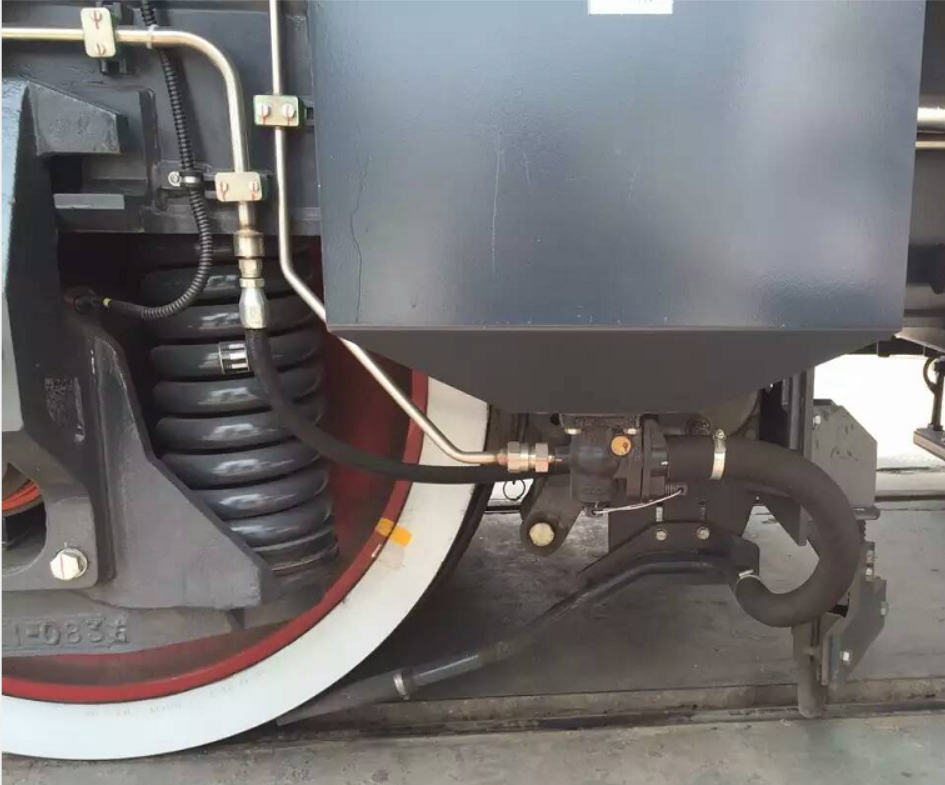

机车撒砂系统

撒砂系统组成

1、机车撒砂系统由砂箱、撒砂风管、风压调节阀、撒砂阀、撒砂弯管,撒砂软管及出砂管组成。

 (1) 砂箱:盛放砂子,保证机车线上运用过程中砂量充足；

 (2) 撒砂风管:引导压缩空气进入撒砂阀,吹动砂粒；

 (3) 风压调节阀:调节进入撒砂阀的空气压力,使进入撒砂阀的空气定压；

 (4) 撒砂阀:通过压缩空气作用,使砂箱的砂粒吹出,经过撒砂弯管,撒砂软管及出砂管,到达轮对与轨面接触部位。

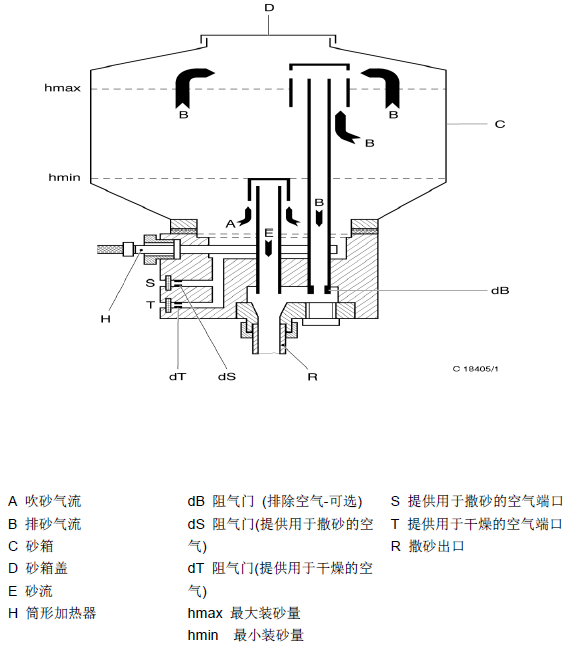

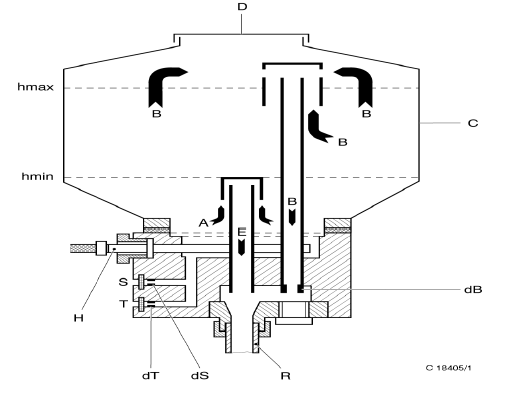

2、撒砂阀工作原理

  撒砂阀通过撒砂脚踏开关或机车微机控制,使撒砂电磁阀动作,撒砂风路开通,压缩空气通过导风管进入撒砂阀并分为两路,

  一路进入撒砂阀翻砂室,将砂箱中的砂子吹出砂箱,另一路将翻出的砂粒送出撒砂管,到达指定部位。

  只要供风的压力在给定范围内,气流将吹起导砂管内的砂子一起排出砂管,导砂管外层砂子不断补充,从而达到撒砂的目的。

  与传统重力撒砂装置相比,其下砂量控制精准、流速适中、减少浪费。

3、撒砂过程主要分3步:

 (1) 砂箱内的砂子通过进砂口进入撒砂阀的扬砂腔；

 (2) 扬砂腔内的砂粒通过扬砂风嘴的作用,使砂粒翻越挡墙进入吹砂腔；

 (3) 砂粒经过吹砂风嘴的作用,砂子具有一定的动能,从弯管快速流出。

4、撒砂装置具有以下设计特点：

     快速简单地整体替换撒砂装置、部件能够简单集成为一个工作装置、装置构造简单，降低了维护和彻底检修的费用。

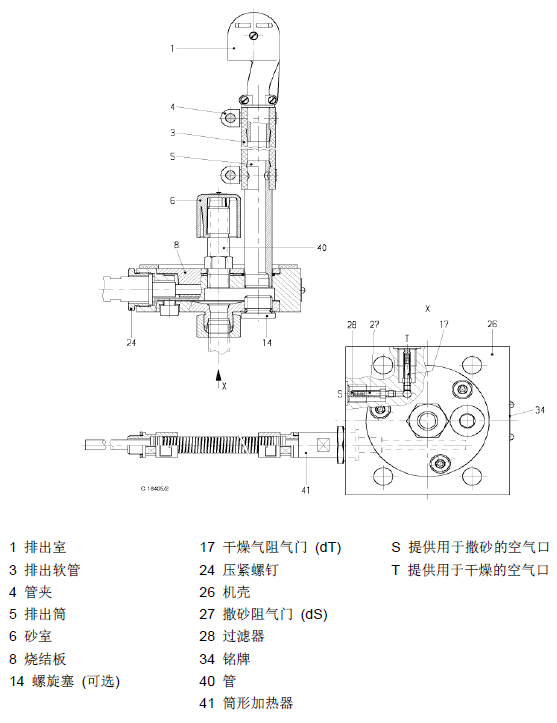

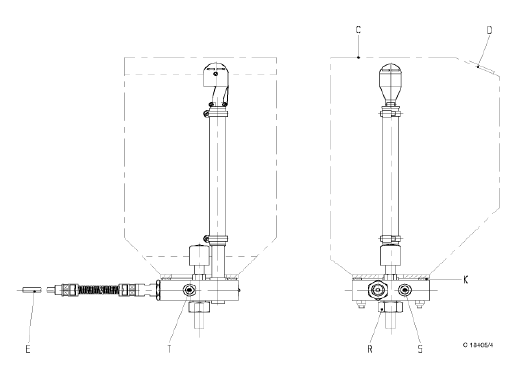

撒砂系统结构

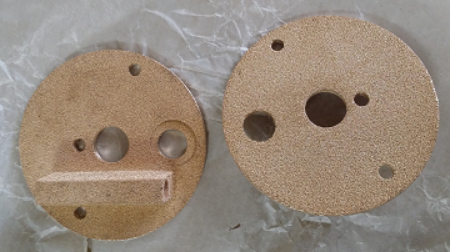

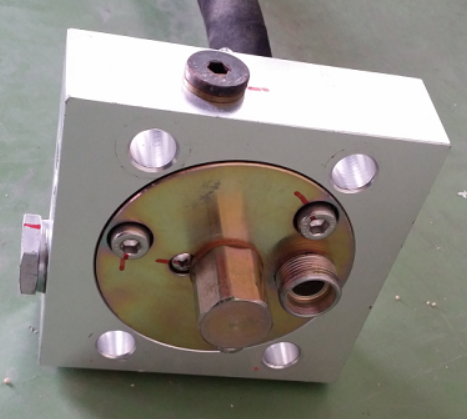

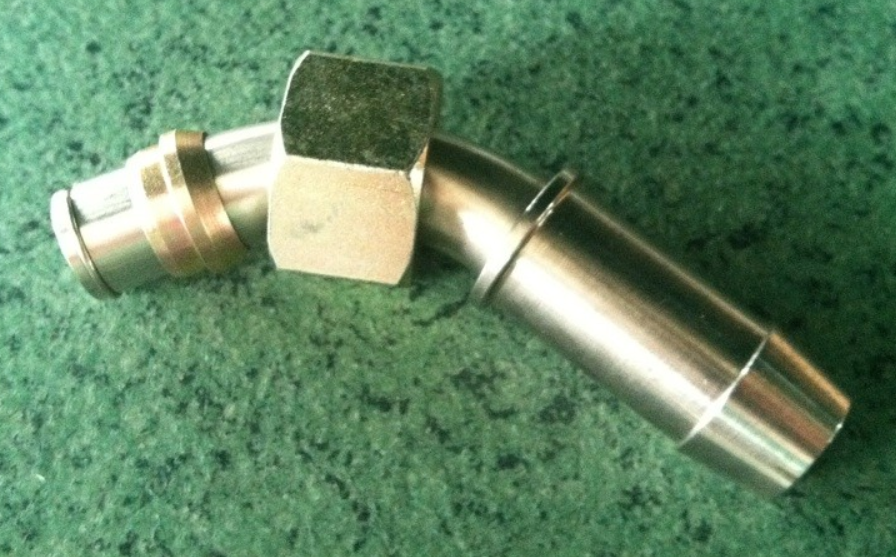

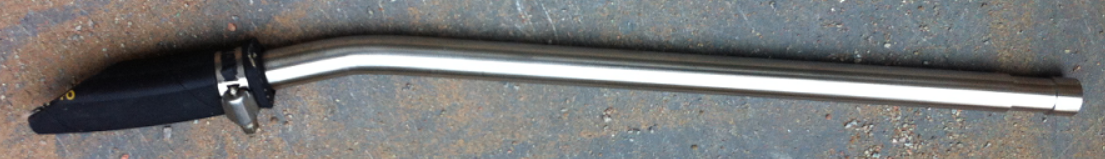

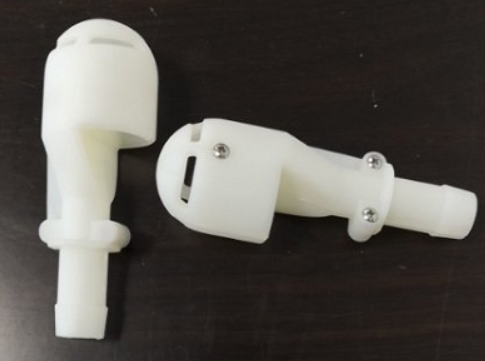

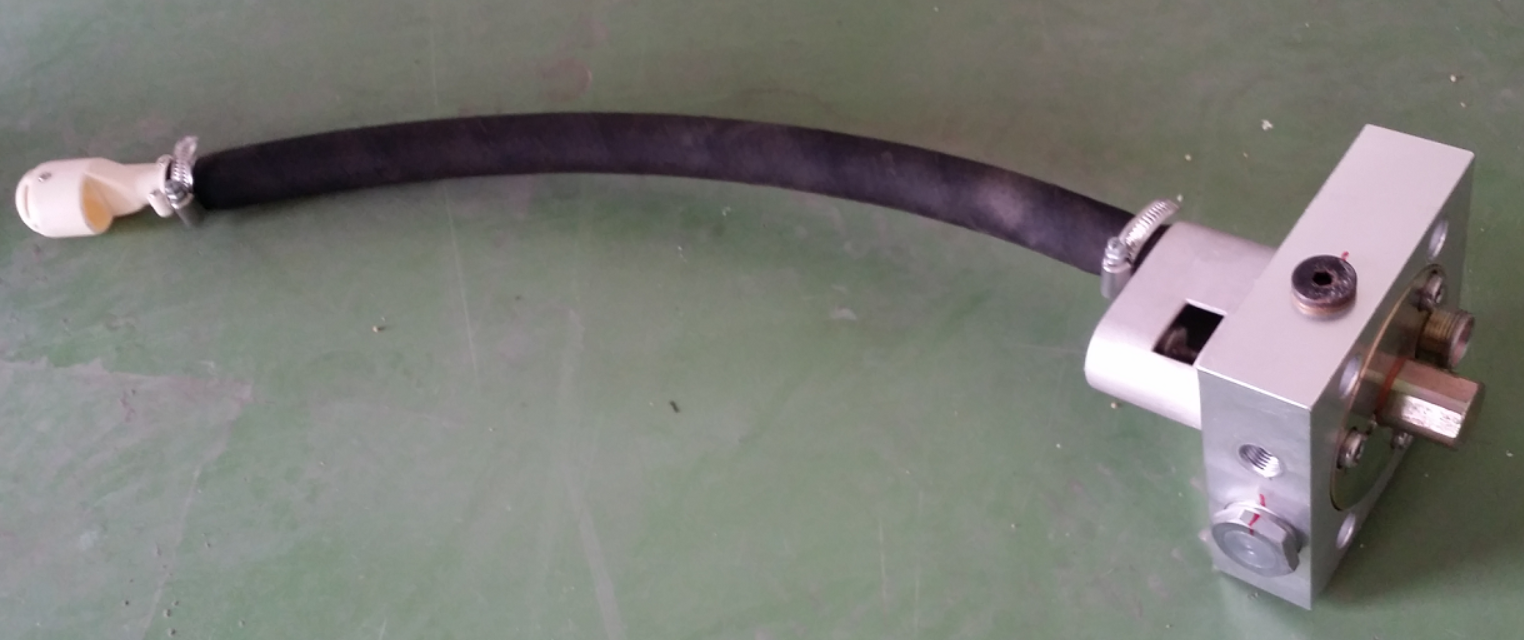

撒沙系统及配件

型号：SAY01

型号：SAY02

型号：SAY03

型号：SAY04

型号：SAY05

型号：SAY06
